สวัสดีครับแฟนเพจที่รักทุกๆ ท่าน
กลับมาพบกันในทุกๆ วันอังคารแบบนี้อีกครั้งหนึ่งซึ่งผมก็จะมาพบกับเพื่อนๆ เพื่อที่จะพูดคุยกันถึงหัวข้อ “ความรู้ดีๆ เพื่อคุณผู้หญิง” นะครับ
ก่อนหน้านี้สักพักใหญ่แล้วตัวผมเองเคยได้รับข้อความผ่านมาทางอินบ็อกซ์ส่วนตัวจากแฟนเพจที่เป็นน้องผู้หญิงท่านหนึ่ง ซึ่งน้องคนนี้น่าจะกำลังศึกษาอยู่ในระดับปริญญาตรีในสาขาวิศวกรรมโยธามาเกี่ยวกับเรื่องประเภทของจุดต่อที่มีการออกแบบและก่อสร้างในงานวิศวกรรมโครงสร้างเหล็กรูปพรรณ ซึ่งตอนนั้นผมเองก็ได้ให้คำตอบและข้อมูลไปพอสังเขปบ้างแล้ว ในวันนี้ผมจึงอยากที่จะขออนุญาตพาเพื่อนๆ โดยเฉพาะคุณผู้หญิงที่เป็นแฟนเพจทั้งหลายไปทำความรู้จักกันกับ ประเภทของจุดต่อโครงสร้างเหล็กรูปพรรณซึ่งพวกเราอาจจะพบเจอได้ทั่วๆ ไปในงานวิศวกรรมโครงสร้างเหล็กรูปพรรณนั่นเองครับ
โดยหากจะให้ทำการจัดกลุ่มประเภทของจุดต่อโครงสร้างเหล็กรูปพรรณออกเป็นประเภทหลักๆ ก็น่าจะสามารถแบ่งออกได้เป็น 3 ประเภทหลักๆ ด้วยกันได้แก่
1. จุดต่อที่จะถ่ายแค่แรงเฉือนเพียงเท่านั้น หรือ SHEAR CONNECTION
2. จุดต่อที่จะถ่ายแรงดัดด้วย หรือ MOMENT CONNECTION
3. จุดต่อแบบกึ่งถ่ายแรงดัด หรือ PARTIAL MOMENT CONNECTION
โดยที่โครงสร้างเหล็กรูปพรรณของเรานั้นจะมีจุดต่อภายในโครงสร้างเป็นแบบใดแบบหนึ่งหรืออาจจะมีทั้ง 3 แบบข้างต้นก็มีความเป็นไปได้ สำคัญอยู่ที่ผู้ทำการออกแบบงานวิศวกรรมโครงสร้างจะเป็นผู้กำหนดลงไปในแบบวิศวกรรมโครงสร้างนะครับ

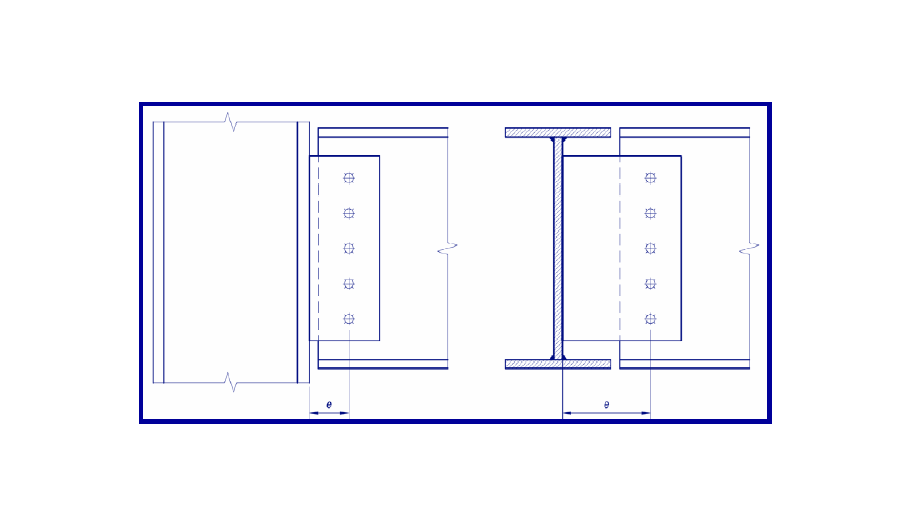

เอาละ วันนี้เราจะมาเริ่มต้นทำความรู้จักกันกับจุดต่อภายในโครงสร้างเหล็กรูปพรรณแบบที่ 1 กันก่อน นั่นก็คือ จุดต่อที่จะถ่ายแค่แรงเฉือนเพียงเท่านั้น ซึ่งบางตัวอย่างของจุดต่อประเภทนี้ก็จะเป็นไปตามรูปภาพที่ผมได้นำเอามาฝากเพื่อนๆ อยู่ในโพสต์ๆ นี้ ยังไงผมต้องขออนุญาตและขอขอบคุณรูปภาพจากอินเตอร์เน็ตมา ณ โอกาสนี้ด้วยนะครับ
ในการก่อสร้างจุดต่อที่จะถ่ายแค่แรงเฉือนเพียงเท่านั้นเราอาจจะใช้เป็นจุดต่อที่อาศัยสลักเกลียว หรือ BOLT CONNECTION หรือ จุดต่อที่อาศัยการเชื่อม หรือ WELDED CONNECTION ก็ได้ ซึ่งเอาเข้าจริงๆ แล้วรูปแบบของจุดต่อที่จะถ่ายแค่แรงเฉือนเพียงเท่านั้นจะไม่ได้ทำหน้าที่ในการถ่ายเฉพาะเพียงแค่แรงเฉือนเพียงแรงเดียวแต่จะถ่ายแรงตามแนวแกน หรือ AXIAL LOAD ได้อีกด้วยแต่ก็จะไม่ถ่ายแรงประเภทอื่นๆ นอกเหนือไปจากที่ผมได้กล่าวถึงข้างต้น เช่น แรงดัด หรือ แรงบิด เป็นต้น แต่ที่เราเรียกจุดต่อประเภทนี้ว่าเป็นจุดต่อที่จะถ่ายแค่แรงเฉือนเพียงเท่านั้นก็เพราะว่าแรงเฉือนก็คือแรงหลักที่จะถูกส่งผ่านจุดต่อประเภทนี้นะครับ
ลักษณะเด่นๆ ของจุดต่อที่จะถ่ายแค่แรงเฉือนเพียงเท่านั้นจะอยู่ตรงที่จุดต่อประเภทนี้จะมีการเชื่อมกันระหว่างชิ้นส่วนโครงสร้างหลักกับชิ้นส่วนโครงสร้างรองโดยผ่านชิ้นส่วนโครงสร้างเหล็กที่เราเรียกว่า SHEAR TAB เพียงเท่านั้น โดยที่ส่วนใหญ่แล้วเจ้า SHEAR TAB นี้จะถูกยึดเข้ากับชิ้นส่วนในแนวตั้งหรือ WEB ของชิ้นส่วนรอง สาเหตุที่เป็นเช่นนี้ก็เป็นเพราะว่าแรงเฉือนที่เกิดขึ้นภายในชิ้นส่วนรองนั้นจะเกิดขึ้นภายในชิ้นส่วนในแนวตั้งเป็นหลัก ดังนั้นหากมีความต้องการที่จะทำการถ่ายแรงเฉือนไปยังชิ้นส่วนหลักให้ได้ เราก็มีความจำเป็นที่จะต้องทำการเชื่อมประสานชิ้นส่วนชิ้นนี้ไปยังชิ้นส่วนหลักให้ได้ด้วย สำหรับชิ้นส่วนที่เป็นชิ้นส่วนในแนวนอนเองนั้นเราก็จะไม่ทำการเชื่อมหรือประสานให้เข้ากันกับตัวชิ้นส่วนหลักเลย สาเหตุที่เป็นเช่นนี้ก็เป็นเพราะว่าแรงดัดที่เกิดขึ้นภายในชิ้นส่วนรองนั้นจะเกิดขึ้นภายในชิ้นส่วนในแนวนอนเป็นหลัก ดังนั้นหากเรามีความต้องการที่จะไม่ทำการถ่ายแรงเฉือนไปยังชิ้นส่วนหลักเราจะต้องไม่ทำให้ชิ้นส่วนดังกล่าวนั้นเกิดการเชื่อมประสานซึ่งกันและกันนั่นเองครับ
ในสัปดาห์หน้าผมจะขออนุญาตนำเอาเรื่องของจุดต่อที่จะถ่ายแรงดัดด้วยและจุดต่อแบบกึ่งถ่ายแรงดัดมาพูดถึงและอธิบายให้แก่เพื่อนๆ ให้มีความรู้และความเข้าใจที่มากยิ่งขึ้น หากเพื่อนๆ ท่านใดที่มีความสนใจเนื้อเรื่องเกี่ยวกับหัวข้อๆ นี้เป็นพิเศษ ก็สามารถที่จะติดตามอ่านบทความเกี่ยวกับเรื่องๆ นี้ของผมได้ในการพบกันในครั้งต่อไปของเราได้นะครับ
หวังว่าความรู้เล็กๆ น้อยๆ ที่ผมได้นำมาฝากแก่เพื่อนๆ ทุกๆ ท่านจากคำถามในวันนี้น่าที่จะมีประโยชน์ต่อทุกๆ ท่านไม่มากก็น้อย และ จนกว่าจะพบกันใหม่นะครับ
#โพสต์ของวันอังคาร
#ความรู้ที่มีประโยชน์เพื่อคุณผู้หญิง
#ความรู้ประเภทของจุดต่อภายในโครงสร้างเหล็กรูปพรรณ
#ครั้งที่1
